Samsung三星硬盤原廠診斷程序HUTIL手冊

作者：香農青島數據恢復中心 2010-01-31 09:58

1、序言

Hutil (硬盤診斷程序) 是用于對Samsung硬盤進行測試的程序。實際上在返回到Samsung的硬盤中，經測試相當多的是沒有故障的。所以強烈建議首先使用Hutil程序?qū)τ脖P進行檢測，以避免錯誤的將完好的硬盤做為故障盤返修。

本文由shannon.net.cn翻譯發布

Hutil僅可以用于Samsung硬盤的測試。建議在使用Hutil對硬盤進行測試之前備份重要數據，Hutil在對硬盤進行寫操作時會將硬盤上的數據擦除。Samsung不會對用戶的數據丟失負責。 圖片中顯示的可能與你下載的版本不同。

2. 適用型號

本程序只適用于下列SAMSUNG硬盤：

如果你想對其它SAMSUNG硬盤進行測試，請使用SHDIAG。

3. 使用

Hutil是一個DOS程序，所以需要準備一張1.44-MB磁盤做為啟動盤。

• 從網站下載Hutil_creator.exe到磁盤上。(Hutil_creator.exe是一個自解壓文件)
• 運行Hutil_creator.exe， 就會生成Hutil文件夾，并釋放出Hutil.exe和Hutilxxx.cfg 文件。
• 使用創建的啟動盤重啟系統。shannon.net.cn
• 在DOS模式下鍵入A:\Hutil.exe來啟動程序。
• 在使用 本程序之前請備份你的數據。Hutil.exe 和 Hutilxxx.cfg必須位于同一目錄中。

所有的測試結果自動的記錄在磁盤上的文件HTxxxxxx.LOG中。“xxxxxx” 代表硬盤的序列號。

測試結果的記錄文件可用于用戶獲得進一步的技術支持。

5. 功能

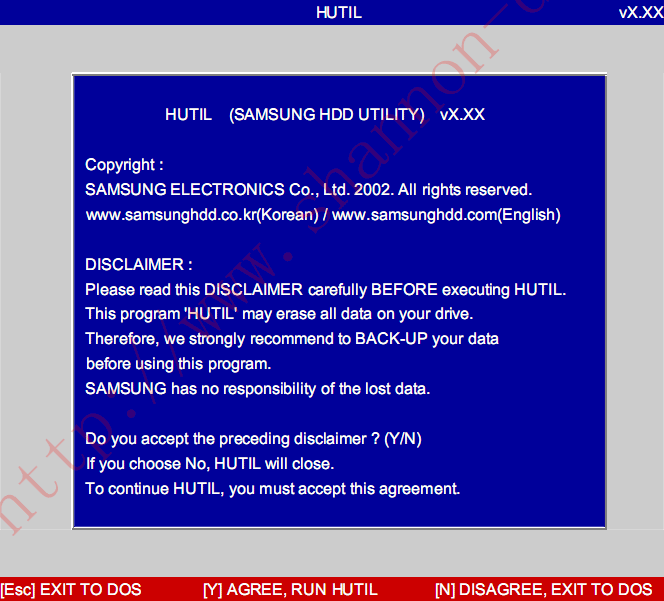

啟動界面

• 選擇欲進行測試的硬盤
• 使用 上/下 箭頭鍵shannon.net.cn

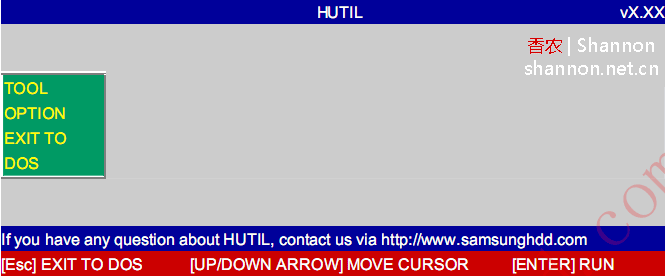

主菜單

• TOOL菜單包括SET MAX ADDRESS，ERASE HDD，SET MAX UDMA，AUTOMATIC ACOUSTIC MANAGEMENG和SELF DIAGNOSTIC等子菜單。
• OPTION菜單保口DRIVE INFORMATION，AUTO DETECTION，ABOUT HUTIL和DOS SHELL等子菜單。

選擇菜單(Tool)

1. SET MAX ADDRESS ：更改容量
2. ERASE HDD ：對全盤寫入0或低級格式化
3. SET MAX UDMA MODE ：更改傳輸模式shannon.net.cn
4. AUTOMATIC ACOUSTIC MANAGEMENT ：更改噪聲等級
5. SELF DIAGNOSTIC ：對硬盤的功能進行診斷，運行表面測試

1. 選擇子菜單(SET MAX ADDRESS)

本節介紹如何使用SET MAX ADDRESS。TARGET LBA 或 TARGET SIZE 表示當前的硬盤容量。如果你想更改硬盤的容量，選擇TARGET LBA 或 TARGET SIZE 并且輸入正確的LBA 或 MB 數值。在調整硬盤容量后，按下PROCESS來使更改生效。

關于MODE，你可以選擇NON-VOLATILE，這時不管是否開關電源，更改容量的操作立即生效；或者選擇VOLATILE，只有在不關閉電源的情況下更改容量的操作才有效。(也就是說，在開關電源后，硬盤的容量就會恢復初始值。)

如果你想恢復硬盤的原始容量，執行RECOVER NATIVE SIZE。DISPLAY CURRENT STATUS會顯示硬盤當前的容量。shannon.net.cn

如果你設置跳線將硬盤容量限制為32GB，那么在調整LBA 或 SIZE時應移除跳線。

在執行SET MAX ADDRESS之后，用戶原先的數據會遭到破壞。因此應預先備份數據。Samsung不對數據的 丟失負責。

2. 選擇子菜單(ERASE HDD)

你可以對整個硬盤或部分進行erase（擦除）

窗口中將會出現信息提示數據將會丟失

3. Select submenu (SET MAX UDMA)

Set Max UDMA Mode

此節介紹如何使用SET MAX UDMA MODE。如果主板的傳輸模式是UDMA33而硬盤的傳輸模式是UDMA 100，那么建議使用此功能更改硬盤的傳輸模式為UDMA 33。此操作不會對硬盤進行寫操作，不過仍然建議預先備份數據。

通過選擇菜單UDMA MODE (按Enter鍵就會依次出現33/66/100/133)來選擇正確的UDMA模式。DISPLAY CURRENT MODE菜單是當前的UDMA狀態。

支持UDMA66的硬盤：型號名的最后一個字符是D(如：SV4084D) ；支持UDMA100的硬盤：型號名的最后一個字符是H (如：SV4084H)；支持UDMA133的硬盤：型號名的最后一個字符是N (如：SV0411N)

SET MAX UDMA 不會增強硬盤的性能。

4. 選擇子菜單(AUTOMATIC ACOUSTIC MANAGEMENT)

AAM

接下來介紹如何使用AUTOMATIC ACOUSTIC MANAGEMENT(自動噪聲控制)。你可以根據環境選擇正確的模式：FAST/MIDDLE/QUIET。

通過選擇AAM MODE來選擇正確的AAM模式 (按Enter就會依次出現Quiet/Middle/Fast)，然后選擇PROCESS來使更改生效。DISPLAY CURRENT MODE（顯示當前模式）會顯示當前的AAM狀態。

性能：Fast>Middle>Quiet (Fast是最好的)

噪聲：Fast>Middle>Quiet (Fast是最差的)

5. 選擇子菜單( SELF DIAGNOSTIC)

執行此功能時的狀態如上圖所示。

如果硬盤的容量很大，就會出現如上所示的消息。

如果你想對整個硬盤進行掃描，按‘y’鍵。shannon.net.cn

如果硬盤上沒有錯誤，就會出現如上所示的消息。

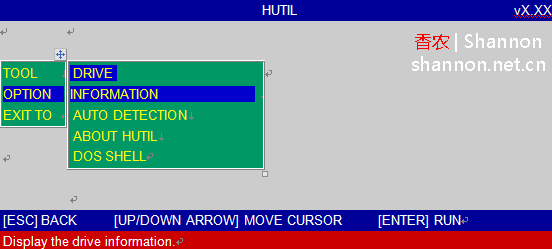

選擇菜單 (OPTION)

1. DRIVE INFORMATION ：你可以看到你的硬盤的信息。
2. AUTO DETECTION ： 如果你有2個以上的硬盤，你需要選擇欲進行測試的硬盤。
3. ABOUT HUTIL ： 你可以確認HUTIL的版本。shannon.net.cn
4. DOS SHELL ： 你可以切換到DOS窗口

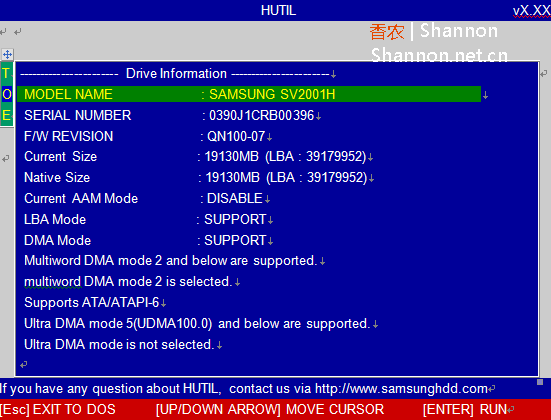

1. 選擇子菜單(DRIVE INFORMATION)

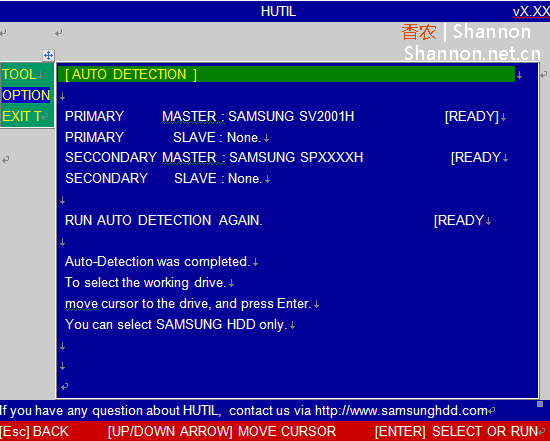

2. 選擇子菜單 (AUTO DETECTION)

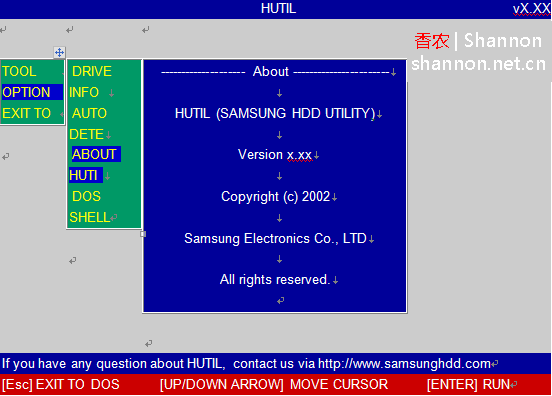

3. 選擇子菜單(ABOUT HUTIL)
