硬盤磁頭更換-開盤換磁頭恢復數據入門

作者：香農青島數據恢復中心 2007-12-17 19:04

當今，由于計算機產業的高速發展，生產商為了跟上時代的腳步，有時不得不將尚未成熟的技術推向市場。這種趨勢給產品的質量帶來了負面的影響。硬盤驅動器也不例外。由于銷售量的增加和質量的下降，硬盤現在成為了麻煩的朋友（例如，系統不能檢測倒硬盤等故障）。有時硬盤會發出敲擊聲或吱吱的聲音——70％是磁頭故障或前置放大器故障引起的。這時，要恢復硬盤上的數據，就需要更換磁頭或前置放大器。

磁頭代換-FAQ
原著：[俄]Stanislav Korb
翻譯：香農數據
2006年3月11日
本文謝絕轉載，謝謝合作

什么是前置放大器？

前置放大器是位于磁頭組件上的一片集成芯片。在老型號的硬盤中使用的前置放大器一般都是有管腳的；新型號的硬盤使用的前置放大器為開放式（open frame）封裝，使用導電粘合劑或BGA的方式焊接。(圖 1, 2)

?

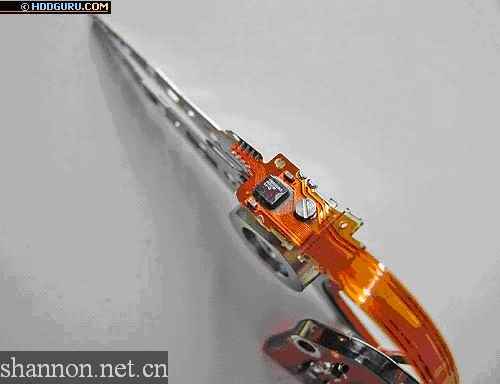

圖 1 帶有開放式（open frame）封裝前置放大器芯片的磁頭組件
（Hitachi ATMR 系列， 2.5-英寸硬盤）

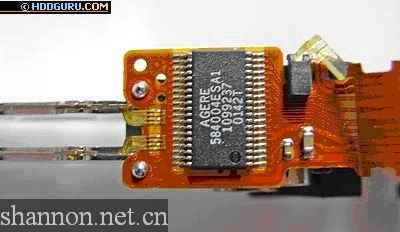

圖 2 封裝（frame-type）的前置放大器芯片（Seagate Barracuda IV 硬盤）

要代換前置放大器芯片是很困難的它們很容易被靜電所損壞。如果一定要代換前置放大器芯片，就需要采取必要的措施防止由于人體的靜電損壞芯片：人體、硬盤和焊臺都必須保持良好的接地；使用12V的焊臺。

怎樣鑒別磁頭故障？

事實上，要鑒別磁頭故障是非常復雜的。即使打開硬盤的盤體也無法從外觀上看出磁頭發生了損壞這時工程師需要依賴經驗和軟件工具來作出判斷。例如，PC3000可以通過檢測硬盤固件區的表面狀況來診斷出IBM、Western Digital, 某些Seagate硬盤的磁頭故障。

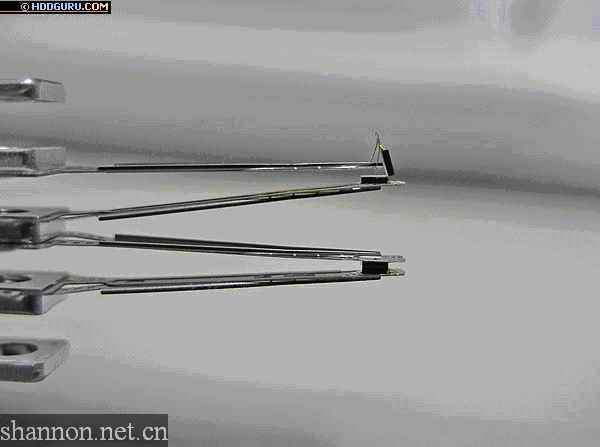

老硬盤由于較高的可靠性（這里我們指20－512MB的硬盤），所以不會突然損壞；但它們的磁頭也會發生故障。在圖3為一個容量為406MB的Quantum硬盤，它的磁頭翹了起來。翹起來的磁頭對于硬盤是非常危險的，它會嚴重的劃傷磁盤表面。磁頭除了會翹起來以外，也會發生斷裂的現象在IBM硬盤中這是非常典型的故障。雖然這種故障發生的概率不是很大，但是一旦發生，磁盤表面就會被完全的劃傷。

?
圖 3 容量為406 MB的Quantum硬盤中翹起的磁頭

磁頭的讀寫部件也會發生故障這種情況外觀一般沒有明顯的表現可以使用歐姆表來檢測線圈的電阻。

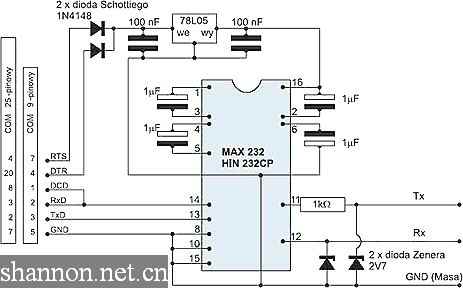

如果磁頭的前置放大器損壞的話，硬盤也會發生敲擊的現象。這種故障的檢測方法不是那么簡單。例如，對于Seagate硬盤需要使用一個特別的適配器連接到硬盤的COM口（適配器的電路圖如下所示）：

?

然后運行COM終端程序如超級終端。當硬盤加電后，在終端窗口中可以看到如下的信息：

Interface task reset ....<略>....
Head Mask 0000 Head Mask 0001 Head Mask 0002 Head Mask 0003

硬盤會測試從0到F之間的所有磁頭；然后會進入level F，或者停轉。而對于 Quantum所有系列的硬盤（包括最后的系列  Maxtor D540X 和 D740X）可以通過聲音來診斷：硬盤啟動后，會發出兩下敲擊聲，然后硬盤電機逐漸提高轉速，然后又發出4下敲擊聲，最后硬盤進入穩定的旋轉狀態。對于Western Digital硬盤，前置放大器的故障也可以通過聲音來診斷：發出兩下敲擊聲后主軸會停轉。 Maxtor硬盤前置放大器損壞后的特點是敲擊會持續超過30秒鐘。Samsung硬盤前置放大器損壞后，也是會發出兩下敲擊聲后主軸停轉；不過當固件區的關鍵模塊損壞后，Samsung硬盤也會表現出同樣的現象。Shannon.net.cn
