硬盤磁頭更換-開盤換磁頭恢復數據入門 - 什么是打磨的硬盤？它可以作為供體嗎？

作者：香農青島數據恢復中心 2007-12-17 19:04

什么是打磨的硬盤？它可以作為供體嗎
所謂打磨的硬盤是指通過更改某些參數，關掉損壞的磁頭，更改固件版本等來修復損壞的硬盤，以在二手市場上出售。例如許多打磨的Maxtor N40P的硬盤，可能使用的是Maxtor Ares C64K的盤體，他們的固件版本號都是NAR61EA0；還有Western Digital EB 和 BB 系列，序列號中包含字母R的硬盤。顯然，如果打磨的硬盤如果有一個磁頭損壞（磁頭 0，底部的那個），那么就會使用另外的磁頭來作為活動磁頭，故見的版本號也會改變（例如，Seagate Barracuda 7200.7 對應的有一些固件版本  3.53, 3.75, 8.75  使用了兩個磁頭。廠家在修復硬盤時不會更換磁頭，他們會利用現有的資源做一些配置上的改變。
另外校準參數，對于特定的磁頭、PCB是唯一的。如果存儲在固件區中的校準參數不兼容，那么要恢復數據也是不可能的；甚至還會引起敲盤。所以可以說打磨的硬盤一般是不能用作供體的。Shannon.net.cn

磁頭啟/停系統

磁頭的啟/停系統沒有那么多分類。大體上，它們可以分為外置（磁頭停泊在磁碟外部），和內置（磁頭停泊在磁盤的停泊區）兩種類型。

由于外置的啟/停裝置相對更安全，所以用在所有的 2.5-英寸硬盤中。另外，IBM 和 Hitachi 3.5-英寸硬盤（圖 1214）也使用了外置的啟/停裝置。SCSI硬盤中也使用了外置的啟/停裝置可以支持多達12個磁頭！

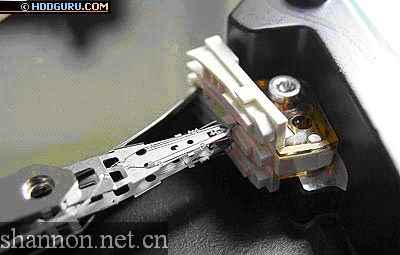

圖 12 停泊區和停泊的磁頭（IBM AVER 系列，40 GB)?

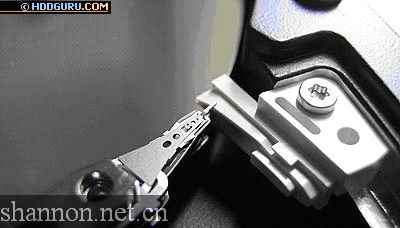

圖 13 磁頭被導入磁盤表面區域（Hitachi AVV2 系列硬盤，80 GB）

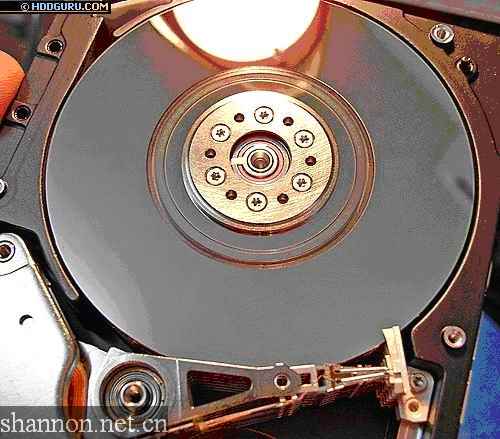

圖 15 由于磁頭故障導致的磁盤表面的劃傷
內置的啟/停系統是一種機械結構：Seagate新型號的硬盤，Quantum硬盤（圖9，16，17）和Maxtor 薄盤廣泛的使用了這種啟/停系統（圖 18）。



圖16，17 Quantum 硬盤的啟／停系統。

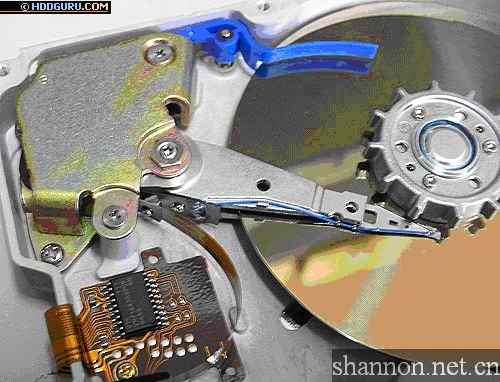

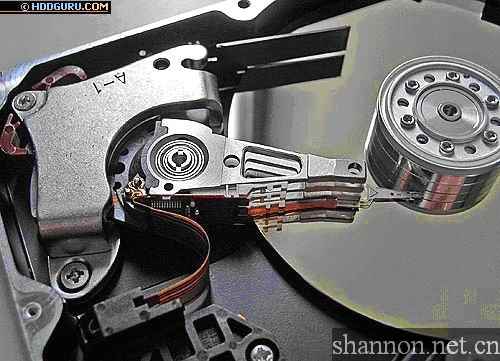

圖 16 Quantum Maverick. 圖 17 Quantum Fireball LCT10
?

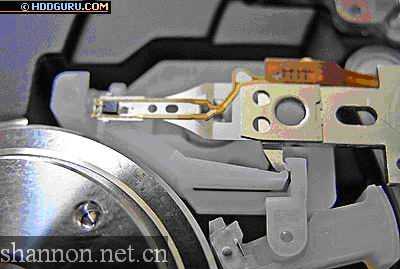

圖 18 （薄盤） Maxtor Athena，Nike，N40P，Ares C64K系列硬盤的啟／停系統

Maxtor全容量的硬盤，還有Fujitsu 和Western Digital硬盤的啟/停裝置基于 電磁-機械原理。 磁頭由限位器上的一塊磁鐵推動；位置調節器是磁頭運動的動力來源，它雖然結構簡單，但是有一個缺點需要很大的電磁脈沖來啟動磁頭如果PCB發生故障的話就不能啟動磁頭；另外，電磁脈沖也可能會損壞VCM線圈（例如，Maxtor Calypso系列硬盤的VCM線圈會發生短路故障）。

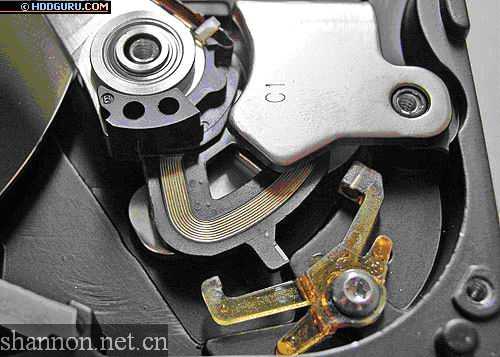

圖 20 使用磁－機械架構的啟／停系統（WD200EB）
